Эффективное решение для пневмокаркасных конструкций:

опыт применения частотного преобразователя INNOVERT IPD

Исходная ситуация

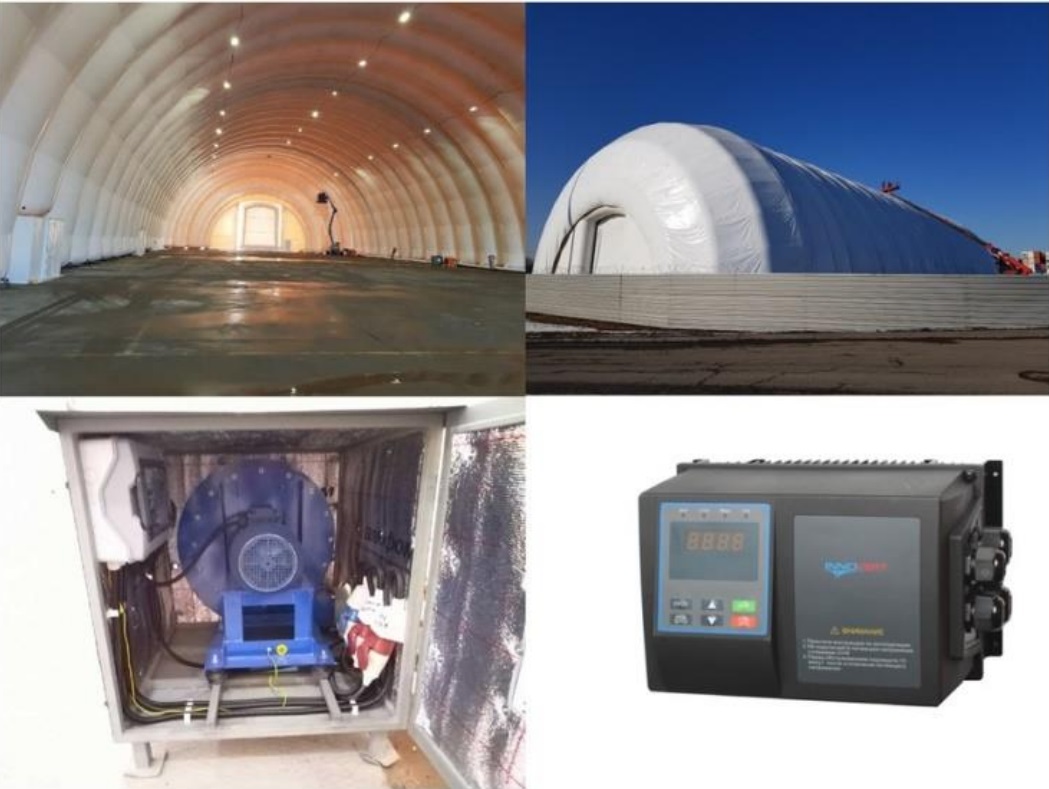

Пневмокаркасный ангар представляет собой современную конструкцию, где основной элемент — купол — поддерживается за счет нагнетания воздуха специальным вентилятором. В рассматриваемом случае мощность электродвигателя вентилятора составляла 5,5 кВт при токе потребления 11А. Система работала от автономного источника питания — дизельного генератора.

Существующие проблемы

Традиционная схема управления включала магнитный пускатель, который коммутировал двигатель по сигналам от измерителя давления. Такой подход создавал ряд существенных проблем:

• Высокие пусковые токи достигали значения 70А, что требовало использования генератора повышенной мощности
• Избыточная мощность генератора составляла 35 кВт, что значительно превышало реальные потребности системы
• Высокие затраты на эксплуатацию из-за повышенного расхода топлива
• Значительные издержки на содержание дорогостоящего генерирующего оборудования

Внедренное решение

Модернизация системы была выполнена путем установки частотного преобразователя INNOVERT IPD552P43B. Это решение позволило кардинально изменить принцип работы установки:

• Плавный пуск двигателя исключил резкие скачки тока
• Точная регулировка скорости вентилятора обеспечила стабильное поддержание давления
• Снижение пусковых токов в 5 раз — до значения 14А
• Оптимизация нагрузки позволила использовать генератор меньшей мощности

Результаты внедрения

Экономический эффект от модернизации проявился в нескольких направлениях:

• Существенное снижение эксплуатационных затрат
• Уменьшение потребления топлива генератором
• Возможность использования менее мощного и, соответственно, более дешевого генератора
• Отсутствие необходимости в регулярном обслуживании преобразователя благодаря защищенному корпусу IP54

Вывод: Монтаж преобразователя выполнен вне основного шкафа управления, что обеспечило удобный доступ и улучшенную теплоотдачу устройства. Система работает в автоматическом режиме, не требуя вмешательства персонала.

Данное решение демонстрирует эффективность применения частотного регулирования в системах с периодической нагрузкой, где традиционные методы управления приводят к неоправданно высоким затратам на энергообеспечение.
